自从2005年对光伏发电的方针支撑力度不断的加大，慢慢的变多的光伏电站出资建造，相应的，对光伏电缆的需求也在不断的增加。专用的光伏电缆依照复杂多变的光伏电站运用环境进行规划，可以满意光伏电站的敷设、运转要求。在光伏电站特别是直流侧运用专用光伏电缆可以有用削减质量上的问题的产生。

　　今日，各位小伙伴就和小编共同来聊聊光伏电缆的选型问题吧。

　　一、触及电缆选型的有关标准和标准

　　1，DL/T5044-2004中华人民共和国电力行业标准

　　选用多芯电缆时，其答应载流量可按同截面单芯电缆数值核算。

　　由直流柜引出的操控线、信号线应挑选铜芯电缆。其压降不该大于直流体系标称电压的5%。

　　直流电缆的挑选和敷设应契合GB50217中有关的规则。

　　2，GB50217电力工程电缆规划标准

　　直流供电回路宜选用两芯电缆，当需求时可选用单芯电缆。

　　高温(100℃以上)或低温(-20℃以下)场所不宜用聚氯乙烯绝缘电缆。

　　直埋敷设电缆时，当电缆接受较大压力或许有机械损害风险时，运用钢带铠装电缆。

　　最大作业电流效果下的电缆芯温度，不得超越按电缆使用的寿命确认的答应值。

　　确认电缆继续答应载流量的环境和温度，假如电缆敷设在空气中或电缆沟，应取最热月日最高温度的平均值。

　　3，电缆途径的挑选应契合下列规则

　　(1)防止电缆遭受机械性外力、过热、腐蚀等损害。

　　(2)满意安全要求条件下使电缆较短。

　　(3)便于敷设、维护。

　　(4)避开即将发掘施工的当地

　　(5)电缆在任何敷设方法及其悉数途径条件的上下左右改动部件，都应满意电缆答应曲折半径要求。

　　二、光伏发电体系电缆品种、特色及敷设方法

　　光伏发电体系电缆品种首要有：

　　光伏专用电缆 动力电缆 操控电缆 通讯电缆 射频电缆

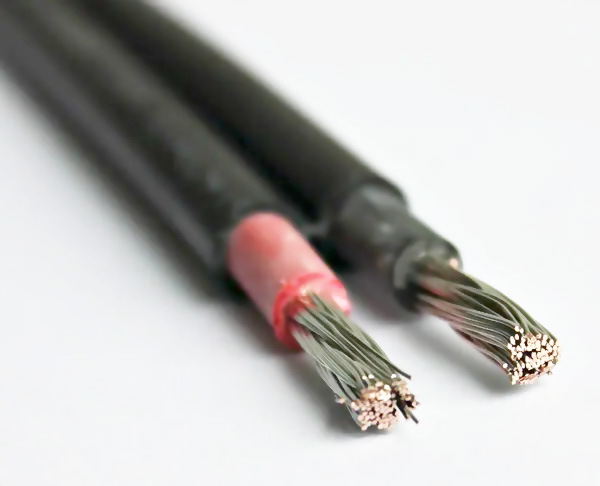

　　光伏专用电缆：PV1-F1*4mm²

　　组串到汇流箱的电缆一般用：光伏专用电缆PV1-F1*4mm²。

　　特色：光伏电缆，结构简单，其运用的聚烯烃在允许电压下不导电的材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下运用，具备一定的机械强度。

　　敷设：可穿管中加以维护，运用组件支架作为电缆敷设的通道和固定，下降环境要素的影响。

　　动力电缆：ZRC-YJV22

　　钢带铠装阻燃交联电缆ZRC-YJV22普遍的应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的衔接电缆，配电装置到电网的衔接电缆。

　　光伏发电体系中很常见的ZRC-YJV22电缆标称截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。

　　特色：

　　(1)质地较硬，耐温等级90℃，运用方便，具有介损小、耐非物理性腐蚀和敷设不受落差约束的特色。

　　(2)具有较高机械强度，耐环境应力好，杰出的热老化功能和电气功能。

　　敷设：可直埋，适用于固定敷设，习惯不同敷设环境(地下，水中，沟管及地道)的需求。

　　动力电缆：NH-VV

　　NH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。适合于额外电压0.6/1KV。

　　运用特性：长时间答应作业温度为80℃。敷设时答应的曲折半径：单芯电缆不小于20倍电缆外径，多芯电缆不小于12倍电缆外径。电缆在敷设时环境和温度不低于0摄氏度的条件下，无须预先加热。电压敷设不受落差约束。

　　敷设：适合于有耐火要求的场合，可敷设在室内，地道及沟管中。留意不能接受机械外力的效果，可直接埋地敷设。

　　操控电缆：ZRC-KVVP

　　ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套织造屏蔽操控电缆。适用于沟通额外电压450/750V及以下操控、监控回路及维护线路。

　　特色：长时间答应运用温度为70℃。最小曲折半径半径不小于外径的6倍。

　　敷设：一般敷设在室内、电缆沟、管道等要求屏蔽、阻燃的固定场所。

　　通讯电缆：DJYVRP2-22

　　DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝织造屏蔽铠装核算机专用软电缆，适用于额外电压500V及以下关于防搅扰要求比较高的电子核算机和自动化衔接电缆。

　　特色：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电压好，介电系数小的特色，在保证使用的寿命的一起，还能削减回路间的彼此串扰和外部搅扰，信号传输质量高。最小曲折半径不小于电缆外径的12倍。

　　敷设：电缆答应在环境和温度-40℃~50℃的条件下固定敷设运用。敷设于室内，电缆沟，管道等要求静电屏蔽的场所。

　　通讯电缆：RVVP

　　铜芯聚氯乙烯绝缘聚氯乙烯护套绝缘屏蔽软电缆RVVP，又叫做电气衔接抗搅扰软电缆，是适用于报警、安防等需防搅扰，安全高效数据传输的通讯电缆。

　　特色：额外作业电压3.6/6KV，电缆导线的长时间作业温度为90℃，最小答应曲折半径为电缆外径的6倍。首要用来做通讯电缆，起到抗搅扰的效果。敷设：RVVP电缆不能再日光下暴晒，底线芯有必要杰出接地。如需按捺电气搅扰强度的弱电回路通讯电缆，敷设于钢制管、盒中。与电力电缆平行敷设时彼此距离，宜在或许的范围内远离。

　　射频电缆：SYV

　　实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆SYV。

　　特色：监控中常用的视频线首要是SYV75-3和SYV75-5两种.假如要传输视频信号在200米内可以用SYV75-3，假如在350米范围内就可以用SYV75-5。

　　敷设：可穿管敷设。
