电线电缆表明办法首要由类型、规范及规范编号这三个部分组成。

1、类型的意义

电气配备用电线电缆及电力电缆的类型首要由以下七部分组成：

有些特别的电线电缆类型最终还有派生代号

下面将最常用的电线电缆类型中字母的意义介绍一下：

1）类别、用处代号

A-装置线 B-绝缘线 C-船用电缆

K-操控电缆 N-农用电缆 R-软线

U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆

M-煤矿用

ZR-阻燃型 NH-耐火型 ZA-A级阻燃

ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型

2）导体代号

T—铜导线 （略） L-铝芯

3）绝缘层代号

V—PVC塑料 YJ—XLPE绝缘

X—橡皮 Y—聚乙烯料

F—聚四氟乙烯

4）护层代号

V-PVC套 Y-聚乙烯料

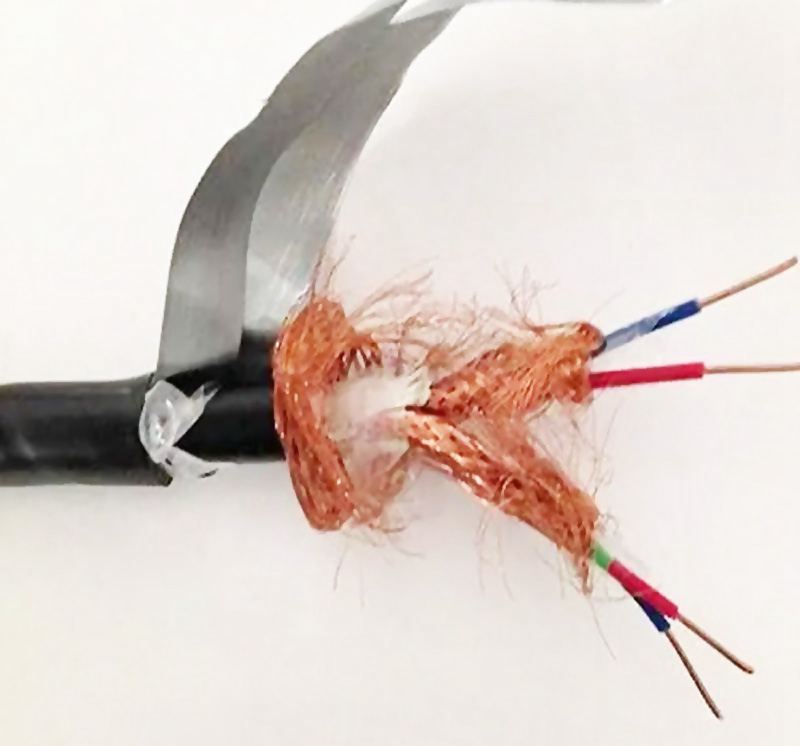

N-尼龙护套 P-铜丝织造屏蔽 P2-铜带屏蔽

L-棉纱织造涂蜡克 Q-铅包

5）特征代号

B-扁平型 R-柔软

C-重型 Q-轻型

G-高压 H-电焊机用

S-双绞型

6）铠装层代号

2—双钢带 3—细圆钢丝

4—粗圆钢丝

7）外护层代号

1—纤维层 2—PVC套

3—PE套

2、最常用的电气配备用电线电缆及电力电缆的类型示例

VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

KVV—聚氯乙烯绝缘聚氯乙烯护套操控电缆

227IEC 01（BV）—简称BV，一般用处单芯硬导体无护套电缆

227IEC 02（RV）—简称RV，一般用处单芯软导体无护套电缆

227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆

227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线

227IEC 53（RVV）—简称RVV，一般聚氯乙烯护套软线

BV—铜芯聚氯乙烯绝缘电线

BVR—铜芯聚氯乙烯绝缘软电缆

BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆

JKLYJ—交联聚乙烯绝缘架空电缆

YC、YCW—重型橡套软电缆

YZ、YZW—中型橡套软电缆

YQ、YQW—轻型橡套软电缆

YH—电焊机电缆

3、规范

规范又由额外电压、芯数及标称截面组成。

电线及操控电缆等一般的额外电压为300/300V、300/500V、450/750V；

中低压电力电缆的额外电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

电线电缆的芯数依据实践需要来定，一般电力电缆首要有1、2、3、4、5芯，电线首要也是1～5芯，操控电缆有1～61芯。

标称截面是指导体横截面的近似值。为了到达规则的直流电阻，便利回忆而且一致而规则的一个导体横截面邻近的一个整数值。我国一致规则的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。这儿要着重的是导体的标称截面不是导体的实践的横截面，导体实践的横截面许多比标称截面小，有几个比标称截面大。实践出产过程中，只需导体的直流电阻能到达规则的要求，就可以说这根电缆的截面是合格的。

4、规范编号

咱们现在出产的电线电缆绝大部分国家或职业都有清晰的规范规则的，首要的意图当然为使规划、运用一致。我这儿首要介绍几个与我公司出产产品相关的电线电缆规范编号。

1）GB 5023-1997额外电压450/750V及以下聚氯乙烯绝缘电缆

2）JB 8734-1998额外电压450/750V及以下聚氯乙烯绝缘电缆电线和软线

2）GB 5013-1997额外电压450/750V及以下橡皮绝缘电缆

3）GB/T 12706-2002额外电压1kV到35kV挤包绝缘电力电缆及附件

4）GB/T 9330-1988塑料绝缘操控电缆

5、举例说明

a) VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002

铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额外电压为0.6/1kv，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。

b) BVVB-450/750V 2×1.5 JB 8734.2-1998

铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额外电压为450/750v，2芯，导体的标称截面为1.5mm2。

c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002

铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额外电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。
