执行标准

     GB/T4989-94

型号说明

S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母；

C——表示补偿型补偿导线(型别)
G——表示一般用补偿导线；
H——表示耐热用补偿导线；
R——表示线芯为多股7的补偿导线。线芯为单股的补偿导线不标字母；
P——表示有屏蔽层的补偿导线；
V——表示绝缘层或护套为聚氯乙烯材料(PVC)；
F——表示绝缘层为聚四氟乙烯材料；
B——表示护套为无碱玻璃丝材料。

技术指标

绝缘层及护层 使用温度

材料 符号

聚氟乙烯 PVC -25～70℃

-25～105℃

聚全氟乙丙烯 FEP -60～205℃

可溶性聚四氟乙烯 PFA -60～260℃

结绝示意

护层 绝缘层 合金丝 护层 屏蔽层 合金丝

使用分类 标志 允许登记及护层着色

普通级 精密级

一般用 G （黑色） S（灰色）

耐热用 H （黑色） S（灰色）

产品标号（标记） 补偿导线合金丝和绝缘层颜色

配用热电

偶分度号 一般用（G）

产品标号 耐热用（H）

1、补偿线缆按产品品种划分为:SC BC KC KX JX TX EA,其中字母“×"表示延伸型补偿导线，字母

“C"表示补偿线缆其热电势和电阻值符合下表规定：

2、补偿线缆防潮试验的绝缘电阻在40℃水中24小时后不小于（10米）25MΩ.

3、补偿线缆耐热老化24小时后进行5倍外径试验，经电压试验5000V/1min不击穿。

订的时候需标明型号、 规格、线芯截面、 线芯数 、屏蔽方式和数量

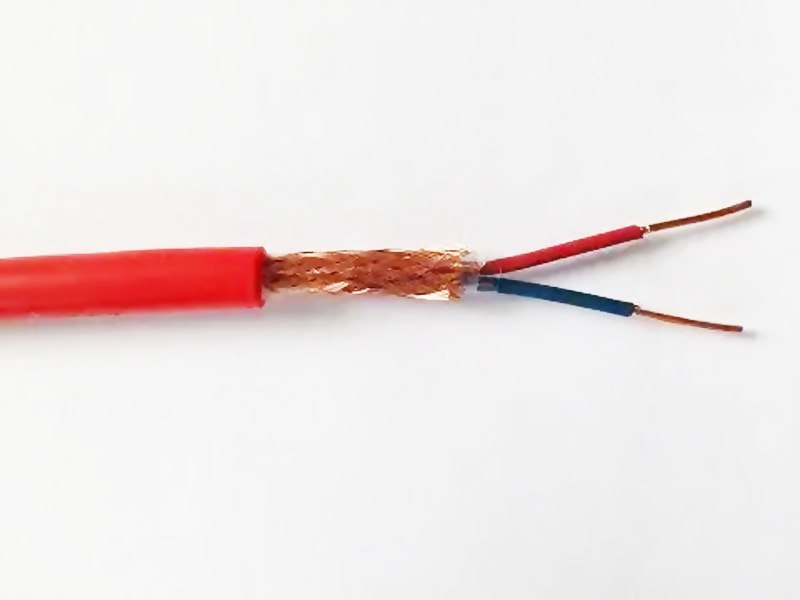

规格型号

SC-H-FBRP2*0.5补偿导线

SC-H-F46BRP2*1.0补偿导线

KC-H-F46BRP2*1.5补偿导线

KX-H-F46BRP2*2.5补偿导线

安装事项

1. 补偿导线的选择

补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。通常kx工作温度为-20～100℃,宽范围的为-25～200℃。普通级误差为±2.5℃,精密级为±1.5℃。

2. 接点连接

与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度*。与仪表接线端连接处尽可能温度*,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。

3. 使用长度

因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。

根据我们的经验,通常使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。温度变送器是将温度对应的电势值转换成直流电流传送,抗干扰强。

4. 布线

补偿导线布线一定要远离动力线和干扰源。在避免不了穿越的地方,也尽可能采用交叉方式,不要平行。

5. 屏蔽补偿导线

为了提高热电偶连接线的抗干扰性,可以采用屏蔽补偿导线。对于现场干扰源较多的场合,效果较好。但是一定要将屏蔽层严格接地,否则屏蔽层不仅没有起到屏蔽的作用,反而增强干扰。
