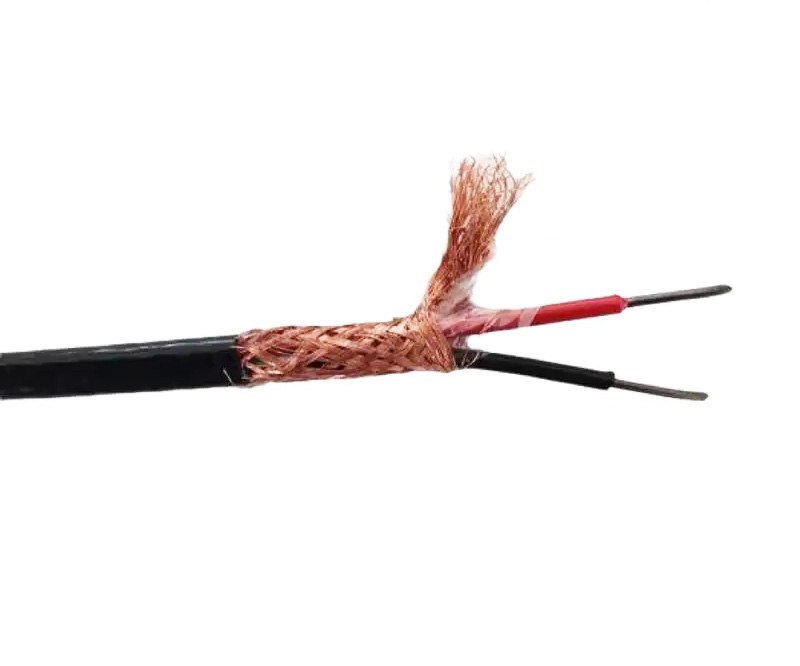

坚宝电缆补偿导线有这些：聚四氟乙烯(PFA) 全氟乙烯(TFE) 氟化乙丙烯(FEP)



全氟乙烯(TFE)聚四氟乙烯(PFA)氟化乙丙烯(FEP)绝缘热电偶线及补偿线

运用

全氟乙烯(TFE)聚四氟乙烯(PFA)氟化乙丙烯(FEP)绝缘热电偶线可被用于一般的热电偶用延长线或补偿线。

结构

单股或多股热电偶线
阻燃全氟乙烯(TFE)聚四氟乙烯(PFA)氟化乙丙烯(FEP)绝缘
并排导体
阻燃全氟乙烯(TFE)聚四氟乙烯(PFA)氟化乙丙烯(FEP)护套

技术参数

工作温度：+200oC, 持续250oC
最小弯曲半径: 绝缘 3 x 外径 整体 5 x 外径
过失极限: 遵照 ASTM E230, IEC 584, ANSI MC 96.1
色彩编码: 遵照ANSI, IEC, JIS

产品功用

出色的耐磨、耐腐蚀、耐湿润特性
工作温度：200 o C
低抵触
阻燃: 着火不延伸

电缆参数

类型K 热电偶线
铬镍合金/铝镍合金热电偶线 类型K

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型K 热电偶线 - 补偿等级
铬镍合金/铝镍合金补偿级热电偶线 类型K

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型J 热电偶线
铁/铜镍合金热电偶线 类型J

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型J 热电偶线 - 补偿等级
铁/铜镍合金补偿级热电偶线 类型J

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型T 热电偶线
铜/铜镍合金热电偶线 类型T

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型T 热电偶线 - 补偿等级
铜/铜镍合金补偿级热电偶线 类型T

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型E 热电偶线
铬镍合金/铜镍合金热电偶线 类型E

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型E 热电偶线 - 补偿等级
铬镍合金/铜镍合金补偿级热电偶线 类型E

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型N 热电偶线
镍铬硅/镍硅 热电偶线 类型N

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36

类型N 热电偶线 - 补偿等级
镍铬硅/镍硅 补偿级热电偶线 类型N

AWG	导体横截面积 MM2	标称厚度 MM	标称重量
绝缘	护套	外径
30	0.05	0.1	0.15	0.76/1.21	3
24	0.2	0.2	0.25	1.42/2.33	9
24	0.2	0.2	0.25	0.15/2.54	10
20	0.5	0.2	0.25	1.73/2.95	18
20	0.5	0.2	0.25	1.88/3.25	19
16	1.5	0.2	0.25	2.21/3.91	36
