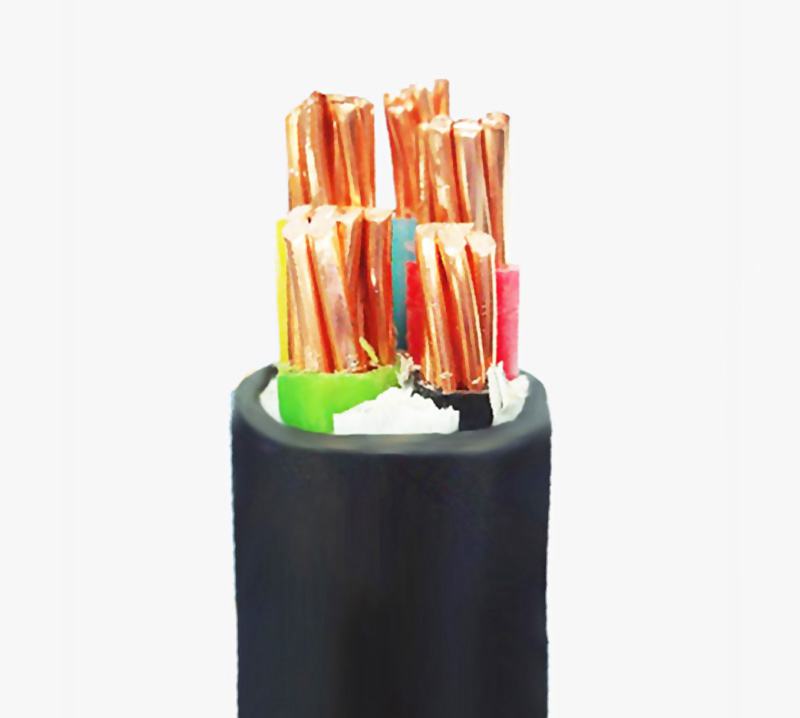

电线电缆基本知识



　　1mm2的电源线最大能过多少安的电流，多大的功率？例如2.5平方的电线，工程施工中怎样算要用多大的电线？



　　①关于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。



　　②关于16、25mm2的导线可将其截面积数乘以4倍。



　　③关于35、50mm2的导线可将其截面积数乘以3倍。



　　④关于70、95mm2的导线可将其截面积数乘以2.5倍。



　　⑤关于120、150、185mm2的导线可将其截面积数乘以2倍。



　　工作温度30℃，长时间接连90％负载下的载流量如下：



　　1.5平方毫米――18A



　　2.5平方毫米――26A)



　　4平方毫米――26A



　　6平方毫米――47A



　　10平方毫米――66A



　　16平方毫米――92A



　　25平方毫米――120A



　　35平方毫米――150A



　　功率P=电压U×电流I＝220伏×18安＝3960瓦



　　国标GB4706.1-1992/1998规则的电线负载电流值（部分）



　　铜芯电线：铜芯线截面积..答应长时间电流



　　2.5平方毫米(16A～25A)



　　4平方毫米(25A～32A)



　　6平方毫米(32A～40A)



　　铝芯电线：铝芯线截面积..答应长时间电流



　　2.5平方毫米(13A～20A)



　　4平方毫米(20A～25A)



　　6平方毫米(25A～32A)



　　〖举例阐明〗



　　1、每台核算机耗电约为200～300W(约1～1.5A)，那么10台核算机就需求一条2.5平方毫米的铜芯电线供电，不然可能发生火灾。



　　2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需求独自的一条2.5平方毫米的铜芯电线供电。



　　3、现在的住宅进线一般是4平方毫米的铜线，因而，一同敞开的家用电器不得超越25A(即5500瓦)，有人将房屋内的电线替换成6平方毫米的铜线是没有用途的，由于进入电表的电线是4平方毫米的。



　　4、前期的住宅(15年前)进线一般是2.5平方毫米的铝线，因而，一同敞开的家用电器不得超越13A(即2800瓦)。



　　5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功用的洗衣机10A，电开水器4A在电源引起的火灾中，有90％是由于接头发热形成的，因而一切的接头均要焊接，不能焊接的触摸器材5～10年有必要替换(比方插座、空气开关等)。



　　国标答应的长时间电流



　　4平方是25-32A



　　6平方是32-40A



　　其实这些都是理论安全数值,极限数值还要大于这些的。



　　2,5平方的铜线答应运用的最大功率是:5500W；4平方的8000W,6平方9000W没问题的.



　　40A的数字电表正常9000W肯定没问题.机械的12000W也不会焚毁的.



　　铜芯电线电缆载流量规范电缆载流量口决：



　　预算口诀：



　　二点五下乘以九，往上减一顺号走。



　　三十五乘三点五，双双成组减点五。



　　条件有变加折算，高温九折铜晋级。



　　穿管根数二三四，八七六折满载流。



　　阐明：



　　本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上必定的倍数”来表明，通过心算而得。



　　“二点五下乘以九，往上减一顺号走”说的是2．5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。



　　如2．5mm’导线，载流量为2．5×9＝22．5(A)。



　　从4mm’及以上导线的载流量和截面数的倍数联系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。



　　“十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。



　　50mm’及以上的导线，其载流量与截面数之间的倍数联系变为两个两个线号成一组，倍数顺次减0.5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2.5倍，顺次类推。



　　“条件有变加折算，高温九折铜晋级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。



　　若铝芯绝缘线明敷在环境温度长时间高于25℃的区域，导线载流量可按上述口诀核算办法算出，然后再打九折即可；当运用的不是铝线而是铜芯绝缘线，它的载流量要比同标准铝线略大一些，可按上述口诀办法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线核算。



　　核算电缆载流量挑选电缆（依据电流挑选电缆）：



　　导线的载流量与导线截面有关，也与导线的资料、类型、敷设办法以及环境温度等有关，影响的要素较多，核算也较杂乱。各种导线的载流量一般能够从手册中查找。但运用口诀再配合一些简略的心算，便可直接算出，不用查表。



　　1.口诀铝芯绝缘线载流量与截面的倍数联系



　　10下五，100上二，



　　25、35，四、三界



　　70、95，两倍半。



　　穿管、温度，八、九折。



　　裸线加一半。



　　铜线晋级算。



　　阐明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上必定的倍数来表明。



　　为此将我国常用导线标称截面（平方毫米）摆放如下：



　　1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……)



　　(1)榜首句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来核算。



　　口诀中的阿拉伯数码表明导线截面（平方毫米），汉字数字表明倍数。把口诀的截面与倍数联系摆放起来如下：



　　1～10 16、2535、50 70、95120以上(



　　五倍四倍三倍二倍半二倍



　　现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的摆放能够看出：除10以下及100以上之外，中心的导线截面是每两种标准属同一种倍数。



　　例如铝芯绝缘线，环境温度为不大于25℃时的载流量的核算：



　　当截面为6平方毫米时，算得载流量为30安；



　　当截面为150平方毫米时，算得载流量为300安；



　　当截面为70平方毫米时，算得载流量为175安；



　　从上面的摆放还能够看出：倍数随截面的增大而减小，在倍数改动的交界处，差错稍大些。比方截面25与35是四倍与三倍的分界处，25属四倍的规模，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对运用的影响并不大。当然，若能“匠意于心”，在挑选导线截面时，25的不让它满到100安，35的则可略为超越105安便更精确了。相同，2.5平方毫米的导线方位在五倍的始端，实践便不止五倍（最大可到达20安以上），不过为了削减导线内的电能损耗，一般电流都不用到这么大，手册中一般只标12安。



　　(2)后边三句口诀就是对条件改动的处理。



　　“穿管、温度，八、九折”是指：若是穿管敷设（包含槽板等敷设、即导线加有保护套层，不明露的），核算后，再打八折；若环境温度超越25℃，核算后再打九折，若既穿管敷设，温度又超越25℃，则打八折后再打九折，或简略按一次打七折核算。



　　关于环境温度，按规则是指夏天最热月的均匀最高温度。实践上，温度是变化的，一般情况下，它影响导线载流并不很大。因而，只对某些温车间或较热区域超越25℃较多时，才考虑打折扣。



　　例如对铝心绝缘线在不同条件下载流量的核算：



　　当截面为10平方毫米穿管时，则载流量为10×5×0.8═40安；若为高温，则载流量为10×5×0.9═45安；若是穿管又高温，则载流量为10×5×0.7═35安。



　　(3)关于裸铝线的载流量，口诀指出“裸线加一半”即核算后再加一半。这是指相同截面裸铝线与铝芯绝缘线比较，载流量可加大一半。



　　例如对裸铝线载流量的核算：



　　当截面为16平方毫米时，则载流量为16×4×1.5═96安，若在高温下，则载流量为16×4×1.5×0.9=86.4安。



　　(4)关于铜导线的载流量，口诀指出“铜线晋级算”，行将铜导线的的截面摆放次序提高一级，再按相应的铝线条件核算。



　　例如截面为35平方毫米裸铜线环境温度为25℃，载流量的核算为：按晋级为50平方毫米裸铝线即得50×3×1.5=225安。



　　关于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接选用榜首句口诀中的有关倍数核算。比方35平方毫米高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。95平方毫米的约为95×2.5≈238安。



　　三相四线制中的零线截面，一般选为相线截面的1/2左右。当然也不得小于按机械强度要求所答应的最小截面。在单相线路中，由于零线和相线所通过的负荷电流相同，因而零线截面应与相线截面相同。



　　拖链电缆的一般性要求：



　　拖链电缆的设备是十分需求专业技术和技巧的，由于若是不留意或是稍一忽略，会导致电缆“起旋”和开裂，引起整个生产线停产，形成巨大经济损失。因而，在电缆施工进程重要要留意以下细节：



　　1、拖链电缆的敷设不能歪曲，即不行从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆打开，必要时可将电缆打开或悬挂起来。用于该场合的电缆只能直接从电缆卷上获得。



　　2、有必要留意电缆的最小曲折半径。



　　3、电缆有必要松懈的并排敷设在拖链中，尽可能分隔摆放，用隔片分隔或穿入支架空挡的别离空泛中，在拖链中电缆间的空地至少应为电缆直径的10%。



　　4、拖链电缆中的电缆不得彼此触摸或困在一同。



　　5、电缆的两点都有必要固定，或至少在拖链的运动端有必要固定。一般电缆的移动点离拖链端部的间隔应为电缆直径的20-30倍。



　　6、请保证电缆在曲折半径内彻底移动，即不行逼迫移动。这样电缆彼此间或与导向设备这间可经相对移动。通过一段时间的操作后，最好查看一下电缆的方位。该查看有必要在推拉移动后进行。



　　7、假如拖链折断，则其电缆也需求替换，由于过度拉伸形成的损坏无法防止。
